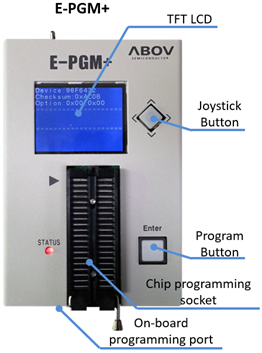

[图 1] E-PGM+ 正面

1) 用于在烧录编程的10-pin连接器(ISP)

2) 用于固件更新和开发目的的SWD端口(请勿使用，不适合客户.)

3) 用于对目标设备进行编程的按钮

4) 用于读取目标程序的按钮

5) 信息显示LCD屏:

              ▶设备名称, checksum数据和Option选项.

              ▶PASS/FAIL 是烧录结果，并在失败的情况下提示错误信息.

6) 单片机烧录模式 40-pin DIP TEXTOOL插座.

7) 红/绿色LED指示灯显示写入完成时的当前状态:

              ▶红色表示失败

              ▶绿色表示正常

8) 5-pin Molex 5264 连接器，用于与自动烧录机台的接口

9) 连接PC的USB mini-B 连接器

10) 用于15V/1A外部电源的电源适配器连接器

11) 系统电源开关

[E-PGM+ Read Button]

- E-PGM+ 读按键是一个菱形操纵杆按钮.可以选择上, 下, 左, 右, 不适用于量产, 而是用来检查烧录设备的校验和和数据信息

1. 短按读取按钮时, 设备数据被读取, 校验和和Option显示在屏幕上.

2. 读取按钮可用于检查设备的校验和和数据信息。

[E-PGM+ 10pin connector & 40-DIP socket]

- E-PGM+ 烧录方式由 插座（socket）方式和ISP(10pin connector)方式. 插座（socket）方式是一种通过将设备插入到E-PGM+正面的 40-DIP 插座中的设备加载插座适配器进行编程的方法. ISP(10pin connector) 方式是在ABOV芯片安装在用户的板子状态下，不使用插座适配器的环境下进行编程的方式.

1. 如何使用40-DIP 插座VDD(5), GND(36), CLK(6), Data(4), Vpp(35), RunFlag(7) 在E-PGM+结构中是固定的，所以用固定连接效应继续使用ABOV插座适配器时，插座适配器连接到固定引脚，因此您可以将ABOV插座适配器时，插座适配器连接到固定引脚，因此您可以将ABOV插座设配器放在E-PGM+的 40-DIP插座上。如果不使用ABOV插座适配器，则设备的VDD, GND, CLK, DATA, VPP, RunFlag必须直接连接到下图中对应的固定引脚.

[图 2] E-PGM+ 40-DIP Socket

1.   ISP（10pin 连接器）方式是通过连接到 E-PGM+ 底部的 10pin 连接器，在客户板的状态下进行编程的方法。在客户板上制作一个可以连接 VDD、GND、SCK、DATA、VPP 和 RunFlag 端口的连接器后，将其连接到 E-PGM+ 10pin 连接器。 E-PGM+的10pin连接器的管脚图由VDD(2)、GND(4)、SCK(6)、DATA(8)、VPP(10)、RunFlag(5)组成，如下图所示。 您只需要制作一个连接器，以便您可以将10pin连接到客户的板上

[图 3] 10pin connector

[E-PGM+ Socket Adaptor]

- 插座适配器通过组合顶部和底部来支持一个设备.插座适配器通过组合顶部和底部来支持一个设备. 将组合的顶部和底部插座适配器放入 E-PGM+ 的 40-DIP 插座中，如图4所示。要将插座装到40pin DIP插座上，如下图所示白线变成底部，然后按第一个标记插入。

[图4] E-PGM+ 配socket

[E-PGM+ Power Adaptor]

- E-PGM+ 适配器额定容量为 15V/1A. 如果使用与额定值不匹配的适配器, 工具可能会损坏, 因此必须使用额定电压的适配器.

E-PGM+ 相关文档和文件可从 ABOV现代单片机网站免费下载.

E-PGM+
