Fire & Safety System ② - Smoke Detector <GUI 及开发环境>
  • 编写人 管理員
  • 编写日 2022-01-28 00:00:00
  • 浏览次数 4838

Fire & Safety System ② -Smoke Detector <GUI 及开发环境>




烟雾感应探测器是确认是否发生火灾的装置，通过检测烟雾浓度来确认是否发生火灾。通过安装在Slave B/D Slave B/D上的MCU和烟雾检测电路，定期确认空气中的烟雾浓度。


烟雾浓度可以通过MCU(A96L533)的 ADC(Analog-to-Digital Converter)功能进行数值化。数值化的ADC值传递给Host B/D，超过设定的阀值就会发生火灾报警. (在开发环境下，不会发生另外的火灾警报，只能确认ADC值。) 在Host B/D中，通过LCD display输出ADC值，并向PC传达ADC值。

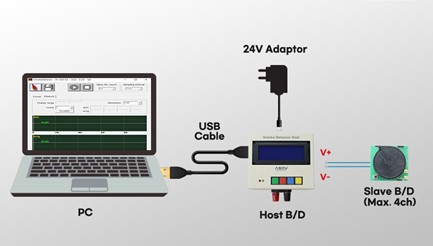

烟雾感应探测器的开发环境由Slave B/D, Host B/D, PC (GUI 软件)组成，通过PLC通信方式将Slave B/D中检测出的烟雾浓度的ADC值传达给Host B/D。可以通过Host B/D的Character LCD面板和 GUI 软件上进行确认。




<GUI 软件功能>

    • - GUI软件是显示Host B/D Control及ADC输出值的软件。
    • - 设定烟雾检测周期、通道数等,启动Host B/D,通过Count或Graph确认Slave B/D的ADC值。
    • - 可以存储每个通道ADC值得累积平均值和RAW DATA值得log。


<GUI 软件使用方法>

[Connection]



表示 Target H/W尚未连接，click后执行一系列功能，查找并连接与PC项链的HW。



找到Target后，连接到程序中，当如图所示形状发生变化时，click被 disable。


[Run]



如果Target H/W未连接，则保持disable状态。

即使在Run期间也disable。



当连接Target H/W时，它会自动启用。

Click后 Target H/W开始采样。


[Stop]



如果Target H/W 没有连接，则维持 disable状态。

即使不是Run也能disable。



只在Run中自动enable。

Click的话 Target H/W会停止采样。


[Stop]



如果没有采样的数据，则维持disable状态。

采样中也能disable。



如果由采样数据，则自动启动。

Click的话 在PC的储存装置上会记录为CSV格式的文件。


[ABOV GUI software] 可从ABOV现代单片机网站免费下载。


Smoke Detector GUI 快捷方式


* 需要更多有关产品的信息，请联系：sales_cn@abov.co.kr
